◇フィッティング  繋ぎ手  ジョイント  グロメット  ホース価格◇



   フィッティング 変換ジョイント


   Oリングからフレアーに変換したり、修理に使用する部品、その他、接続や変換に必要な部品をご紹介致します

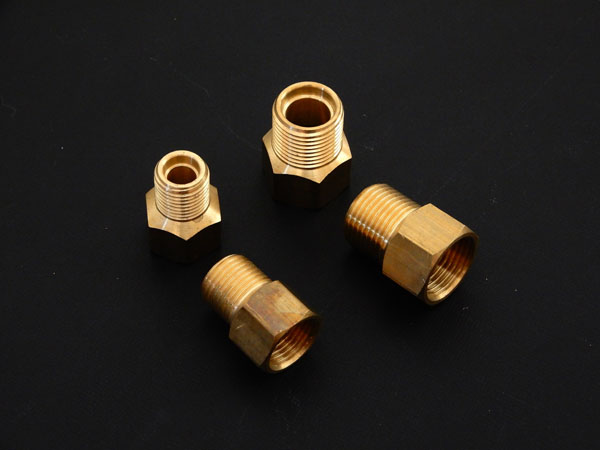

 ◇Oリングからフレアーに変換するジョイント◇

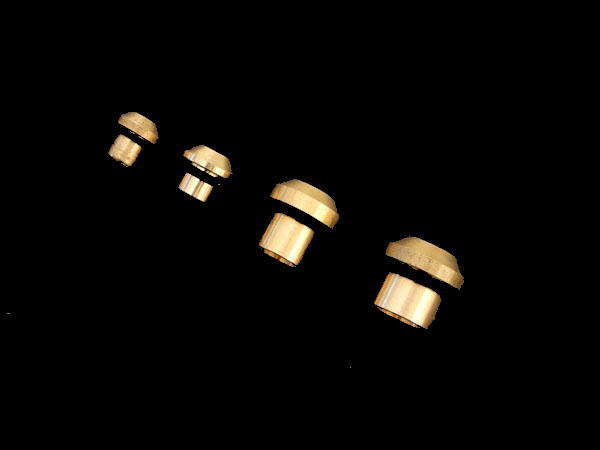

   ★Oリング → フレアー 変換コマ <矢印状>


     この部品は 基本的に  < 製造廃止 > 部品となります


     当社でも現在の入手経路が製造廃止となりましたら販売中止となる < 大変希少な部品 > です






 サイズと価格 / 税別
 5/16
  1pc ¥2,000円 / Oリング無
 3/8
  1pc ¥2,000円 / R12 Oリング付
 1/2
  1pc ¥2,000円 / R12 Oリング付
 5/8
  1pc ¥2,000円 / R12 Oリング付

                            5/16-3/8 については 通常 入手不可能!!


                            5/16 < 通常製造していません > Oリングは付属しません


                            3/8-1/2-5/8  < 製造廃止 >  在庫限り / 要確認

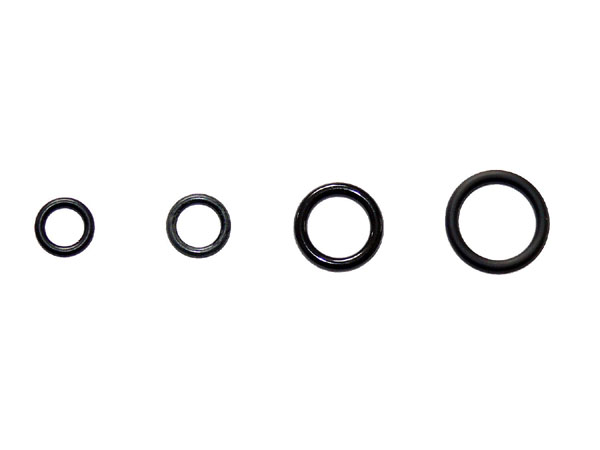

                             ★特注/日本企業-日本製造品

 Oリング-R134a  サイズと価格 / 税抜 / 特注日本製 / 黒
5/16
  1pc ¥210円 / 黒色 / 日本製造品
3/8
  1pc ¥210円 / 黒色 / 日本製造品
1/2
  1pc ¥210円 / 黒色 / 日本製造品
5/8
  1pc ¥210円 / 黒色 / 日本製造品

                          当社では品質の悪い 海外製の緑色のOリングの販売は致しません!!

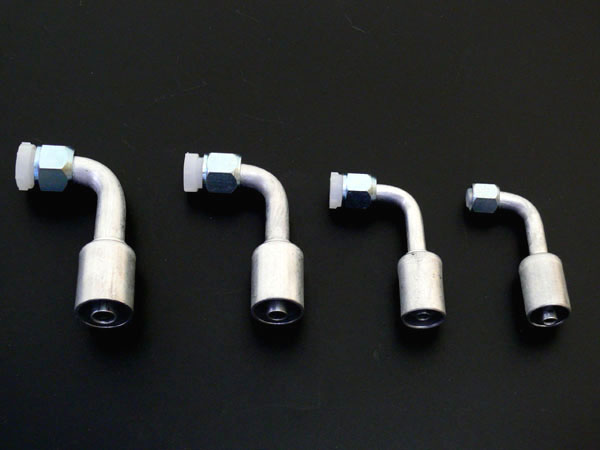

 ◇フィッティング = 繋ぎ手◇





  フィッティング  / Oリング


   ホース製作には、このフィッティングがなければ製作が出来ません


   1個単位から販売可能  /

   ★GALAXY ホース専用 フィッティング  R134a  Oリング / 海外製造品 / 日本製特注Oリング付属サービス





           GALAXY ホース 専用フィッティング  /  他社ホースとの互換性はありません!!

           海外規格 UNIF / ユニファイ / インチ

           国内でフィッティングとホースをカシメを外注する場合 割高になります  /  基本的にお受けできません




  R134a  Oリング  フィッティング / 繋ぎ手 / Oリング付(日本製) 価格税別
5/16-フィッティング
9/16-実ネジ  ストレート
1pc ¥1,600円
L アングル
1pc ¥1,600円
45度
1pc ¥1,600円
3/8-フィッティング
5/8-実ネジ  ストレート
1pc ¥1,600円
L アングル
1pc ¥1,600円
45度 1pc ¥1,600円
1/2-フィッティング
3/4-実ネジ  ストレート
1pc ¥1,600円
L アングル
1pc ¥1,600円
45度 1pc ¥1,600円
5/8-フィッティング
7/8-実ネジ  ストレート
1pc ¥1,600円
L アングル
1pc ¥1,600円
45度  1pc ¥1,600円



                             フィッティングの素材などは 仕入れにより変更になります


                            前にご了承願います  /  AG特注日本製Oリング 付属

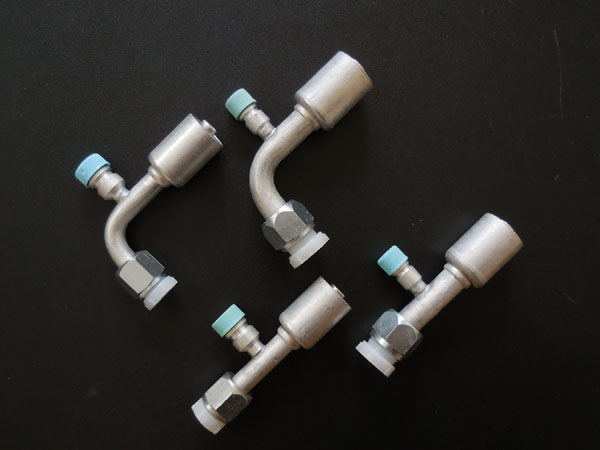

   GALAXY 専用 / チャージバルブ付き フィッティング




           チャージバルブ付き フィツティング
価格 ¥3,500円(税別)

           GALAXYホース専用品 / UNIF インチ  /  AG特注日本製Oリング 付属





   特殊タイプ / オスネジタイプ-3/8





           GALAXYホース専用フィッティング
価格¥3,500円(税別) / 2017.9.12現在 在庫6個限り


           フィッティング呼び称3/8  実ネジサイズ5/8-18UNIF インチ







   GALAXY 専用 フレアーフィッティング





           GALAXY ホース用 専用フレアーフィッティング / 価格 ¥1,650円(税別)


           フィッティングサイズ  / 下記記載の角度しか御座いません!!

           3/8 ストレート / Lアングル 90度

           1/2 ストレート / Lアングル 90度

           5/8 ストレート / Lアングル 90度


           ★規格外のため常時 大量に在庫はしておりませんのでご確認下さい / R12専用

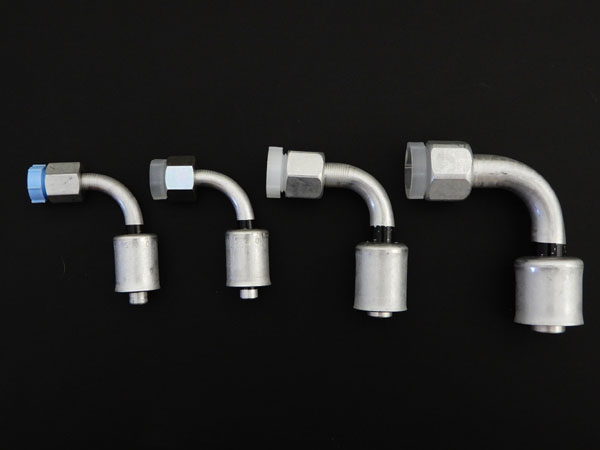

 ◇フィッティング = 繋ぎ手 / 日本メーカー製造品◇




   自動車メーカー採用 ホース&フィツティング / ニチリンホース専用品





           常時 在庫はしておりません / 取寄商品となります


  R134a  Oリング  フィッティング /  繋ぎ手 / Oリング付(日本製) 価格税別
5/16-フィッティング
9/16-実ネジ  ストレート
 1pc ¥2,300円
L アングル
 1pc ¥2,600円
45度  1pc ¥2,600円
3/8-フィッティング
 5/8-実ネジ ストレート
 1pc ¥2,400円
L アングル
 1pc ¥2,700円
45度  1pc ¥2,700円
1/2-フィッティング
3/4-ネジ実  ストレート
 1pc ¥2,500円
L アングル
 1pc ¥2,900円
45度  1pc ¥2,900円
5/8-フィッティング
7/8-実ネジ  ストレート
 1pc ¥3,200円
L アングル
 1pc ¥3,900円
45度  1pc ¥3,900円



★フィッティング単品でのご購入の方が割高です

★ホース1本の製作を、ご注文頂いた方が割安です

★カシメ工賃サービス








 ◇日本製チャージバルブ加工フィッティング◇



   AG加工製作品 / ニチリンホース専用 チャージバルブ溶接品





           1/2-90度  チャージバルブ溶接加工済みフィッティング ¥10,000円(税抜) / 1pc 値引不可=価格原価

           5/8-90度  チャージバルブ溶接加工済みフィッティング ¥11,000(税抜)  / 1pc 値引不可=価格原価


           日本製フィッティング + チャージバルブ部品単体 + アルゴン溶接加工

           チャージバルブ海外製、以外は部品加工まで日本国内製




 ◇溶接用部品 / 通常入手不可能◇

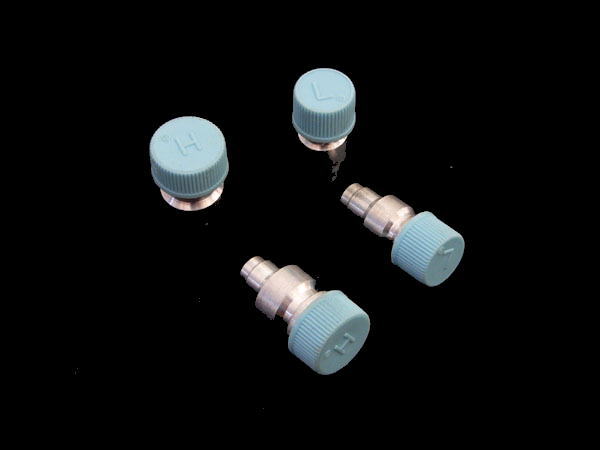

   R134a 溶接用 / チャージバルブ / 現行HONDA純正品と同じメーカー品





           Hi-1/2  ¥3,800円(税別) / 値引き不可

           Lo-5/8  ¥3,800円(税別) / 値引き不可

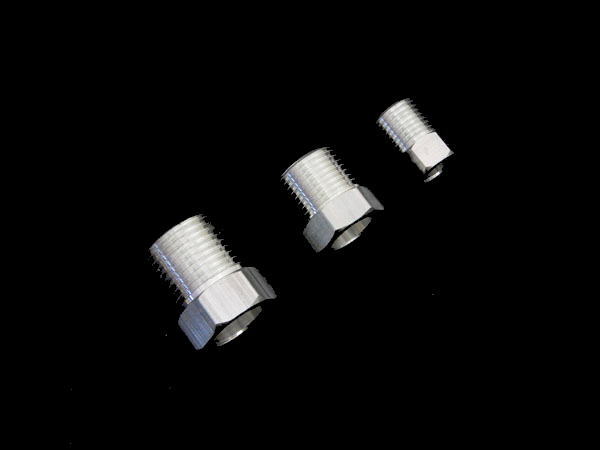

   アルミパイプに溶接して使用するオスナット





           5/16-UNIF / インチ  ¥800円(税別)

           1/2-UNIF / インチ   ¥800円(税別)

           5/8-UNIF / インチ   ¥1,700円(税別)

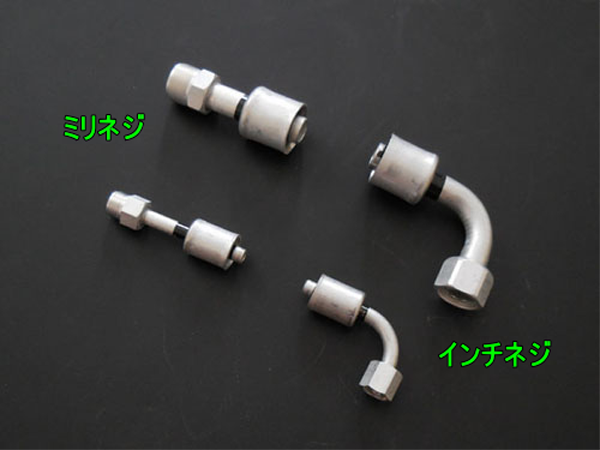

 ◇インチネジ<国際規格> / ミリネジ<日本仕様>◇





当社のユニクラ製吊り下げ式ユニットと日本車の部品の一部を接続する方法!!


   エンジンスワップなどにより室内側以外 全て日本車の部品の場合


   今までは、ミリネジ<日本車規格>とインチネジ<国際規格>の部品の接続が出来ませんでした


   下記に接続方法の簡易的な画像を掲載致しますので参考にして下さい


   部品のみの単品販売は致しませんのでホースの注文のみの対応となります


   フィッティングはニチリンホース専用品!!

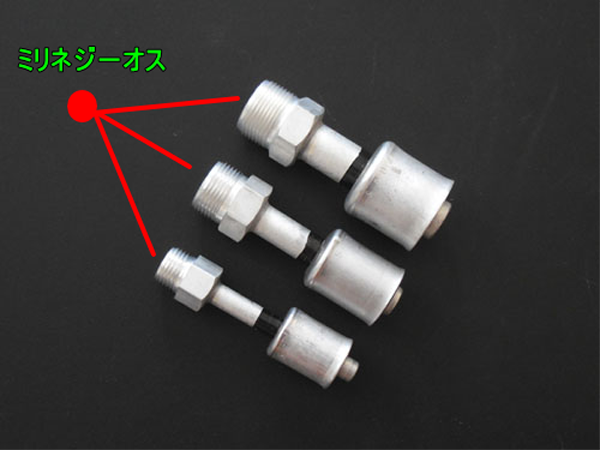

ミリネジ  5/16-ストレートオスネジ / M16-P1,5 価格 ¥3,300円(税別)/1pc
ミリネジ  1/2-ストレートオスネジ / M22-P1,5 価格 ¥3,500(税別)円/1pc
ミリネジ  5/8-ストレートオスネジ / M24-P1,5 価格 ¥4,000(税別)円/1pc








 ◇バルクヘッド・グロメット◇



   バルクヘッド グロメット


   バルクヘットの穴を開けた時に使用する高圧・低圧用の汎用グロメット


 グロメット サイズ (目安)  価格税別
高  圧
 内径/20φ 中間径/35φ  外形/40φ
低  圧
 内径/24φ 中間径/36φ 外形/41φ
価格 高圧・低圧 各1pc ¥300円

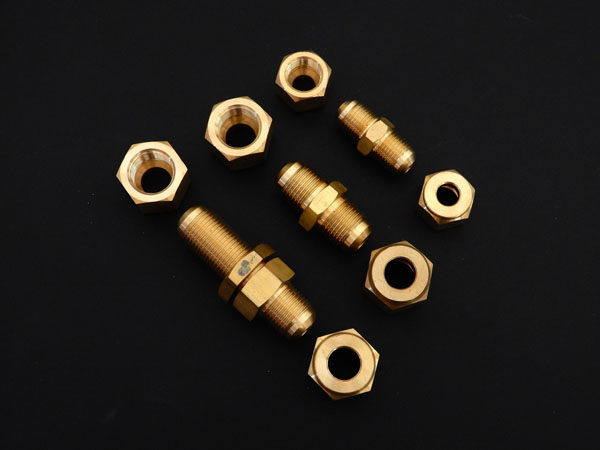

 ◇フレアーナット類◇




   配管用 / フレアー部品類









サ イ ズ 価格別
5/16 × 5/16
¥952
3/8 × 3/8
1,333
1/2 × 1/2
¥2,000
5/8 × 5/8
¥3,333

                      上記画像の中心部分の部品の価格となります / 常時在庫はしておりません




サ イ ズ 価格別
5/16-UNIF / 特注製作品
¥1,100
3/8-UNIF
¥570
1/2-UNIF
¥700
5/8-UNIF
¥1,100

                      上記画像のナット単品の価格となります / 5/16はAG特注製作品

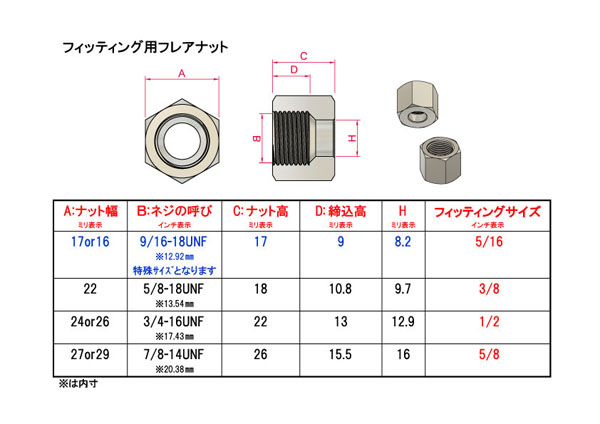

   自動車クーラー用ナット / UNIFインチ



                 図面ZEAL 製作



 ◇変換ジョイント類など◇



   日本製ですが 国内での調達は不可能な特殊な部品となります

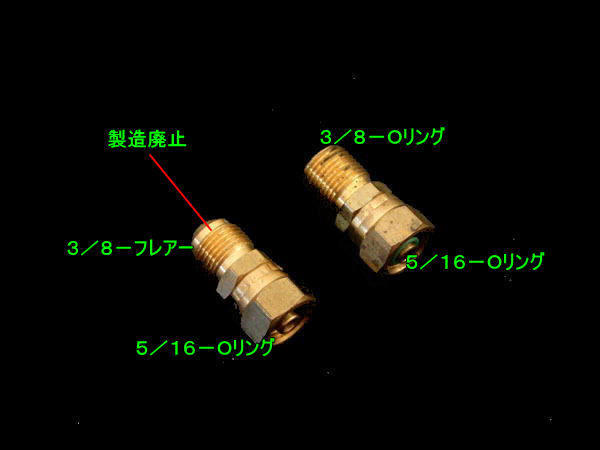

           5/16-Oリング → 3/8-Oリング  ¥2,000円(税別)

           5/16-Oリング → 3/8-フレアー  ¥2,000円(税別)



   フレアー →  Oリング / 変換ジョイント







フレアーからOリングへ変換する部品 価格税別
F3/8 → O5/16
¥1,600/取寄
F3/8 → O3/8
¥1,600/取寄
F1/2 → O1/2 国内製造廃止
¥2,500/入荷6pc
F5/8 → 5/8
¥3,000/取寄
フレアーからフレアーへ変換する部品 価格税別
F3/8 → F1/2 ¥2,000/取寄
F1/2 → F5/8 ¥2,000/取寄






 ◇特注品 / 中間接続用 / ジョイント◇

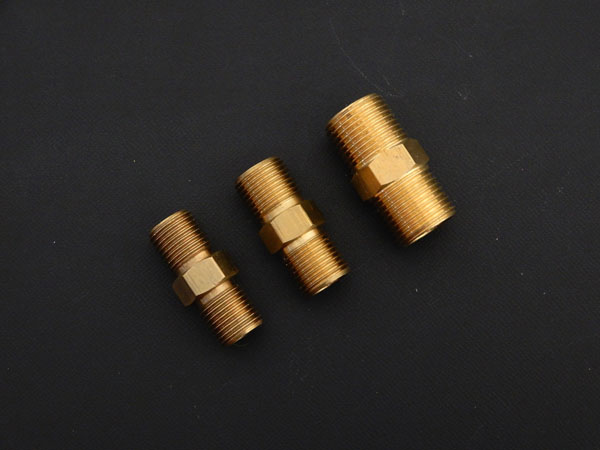

           Oリング / 接続ジョイント


           5/16  /  ¥4,000(税別) / 在庫 要確認

           3/8   /  ¥4,000(税別) / 在庫 要確認

           1/2   /  ¥4,000(税別) / 在庫 要確認

           5/8   /  ¥4,000(税別) / 在庫 要確認

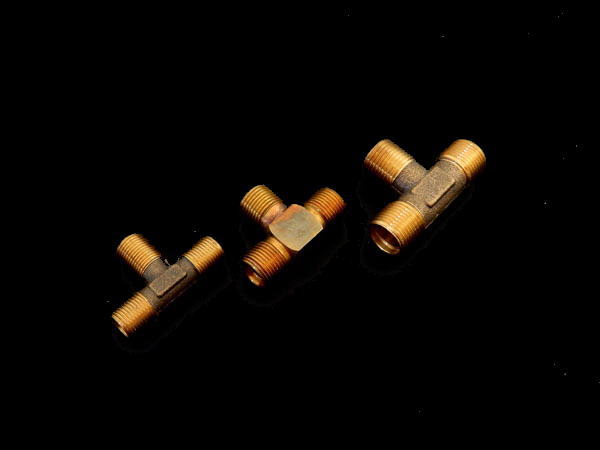

           Oリング / T時ジョイント  / AG特注商品  /  ツインクーラー改造用部品


           5/16  /  ¥7,500(税別)   / 在庫 要確認

           3/8   /  ¥4,000(税別)   / 在庫 要確認

           1/2   /  ¥4,000(税別)   / 在庫 要確認

           5/8   /  ¥4,000(税別)   / 在庫 要確認




 ◇現行車ACコンプレッサー用フィツティング◇

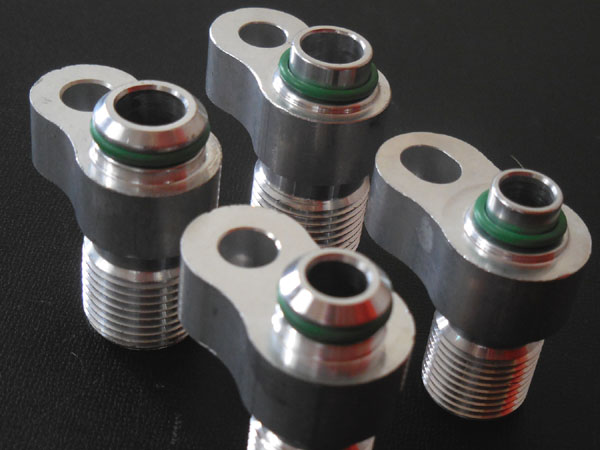

   PAD / パッドフィッティング


   現行車輌のACコンプレッサーを流用する場合に使用可能な場合があります



           価格 各1個 ¥6,000円 (税抜) / 値上がり 2016,11,29



           左側写真/旧タイプ   コンプ側/Oリング  フィッティング側/Oリング

           サイズ 低圧5/8   高圧1/2


           右側写真/NEWタイプ コンプ側/Oリング  フィッティング側/Oリング

           サイズ 低圧5/8   高圧1/2
< UC45に使用可能 >


           ★タイプの指定は出来ませんのでご確認下さい / 通常は左側のタイプ






   UC45 / UC90 / ACコンプレッサー 汎用 / PADフィッティング





           UC45 / UC90 / コンプレッサー専用 アダプター / PADフィッティング

           低圧5/8  高圧1/2  Oring



価格 1個 ¥6,000円(税別) × 2PC

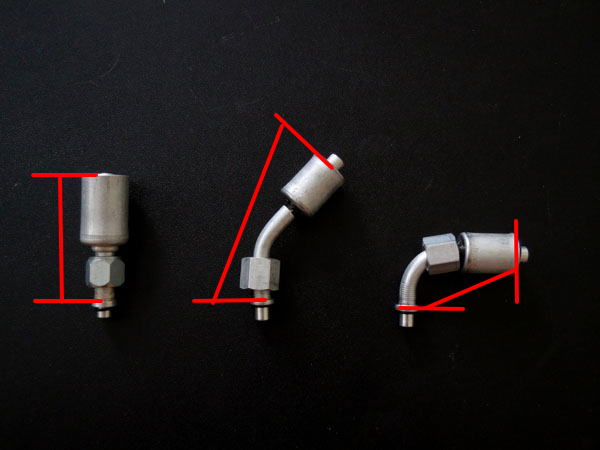

 ◇フィッティングの長さ=ホース計測参考◇








           ホース採寸用の目安として下さい / 日本製フィッティング


フィッティングサイズ  ストレート S  45  90
 5/16  65mm  80mm  80mm
 1/2  46mm  98mm  96mm
 5/8  45mm  120mm  115mm



 ◇組付けスプレー◇

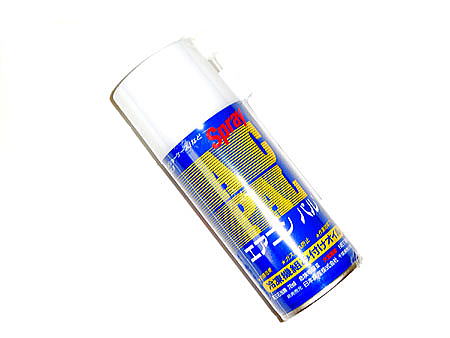

   スニソン・スプレー / エアコン・パル



   フィッティング類の組付け時には必ず使用して下さい


   少量のスプレーですが高額なためWEBで検索してご購入下さい
